Schachtwand met dubbele plaat - Novlam - 100mm profielen-125mm wanddikte-Minerale wol (glas- of steenwol)

Een lichte, onbelaste schachtwand bestaande uit een geraamte in metalen profielen met aan één zijde twee brandwerende gipsplaten en in de spouw een minerale wol isolatie.

Schachtwand met dubbele plaat - Novlam - 100mm profielen-125mm wanddikte-Minerale wol (glas- of steenwol)
Schachtwand met dubbele plaat - Novlam - 100mm profielen-125mm wanddikte-Minerale wol (glas- of steenwol)

Meer informatie

Totale Wanddikte: 125 mm
Profiel maat: 100 mm
Nominaal gewicht (kg/ m²): 26 kg/m²
Hoogte in normale omstandigheden – toepassingsgebied 1: 4500 mm
Hoogte in normale omstandigheden – toepassingsgebied 2: 4500 mm
Brandweerstandsklasse: EI 30
Brandrapport: 2012-Efectis-R9103.157
Maximale hoogte: 4000 mm
Geluidsreductiewaarde (Rw): 39 dB
Akoestisch rapport: AC Insul Rw=39dB E-2-100-125DF.DF+GW75 EN

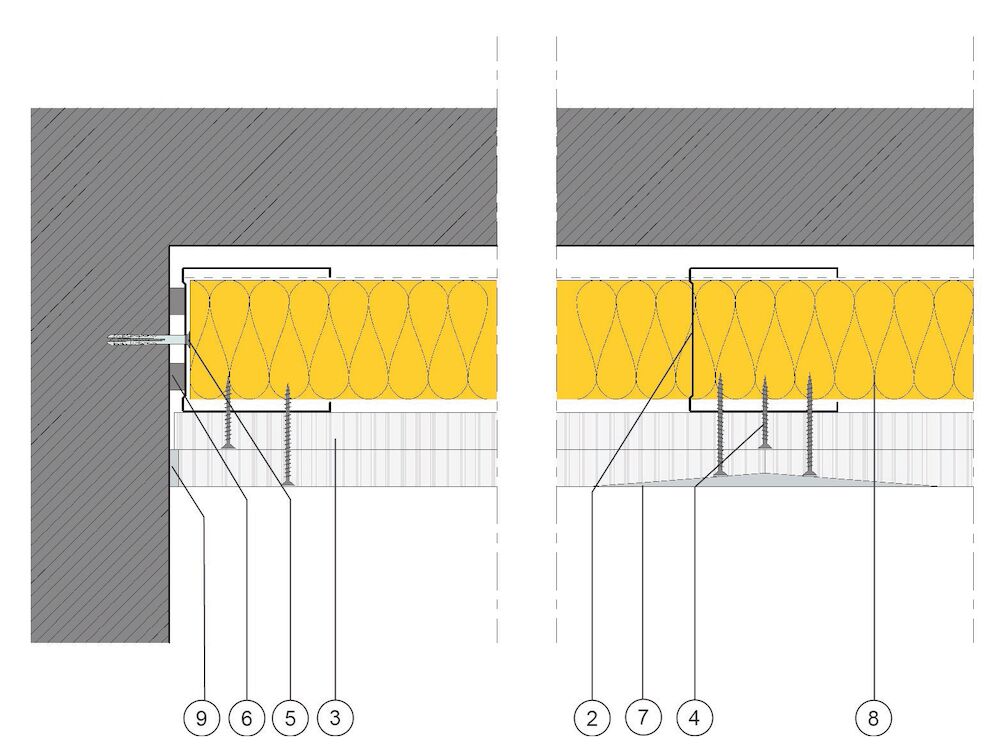

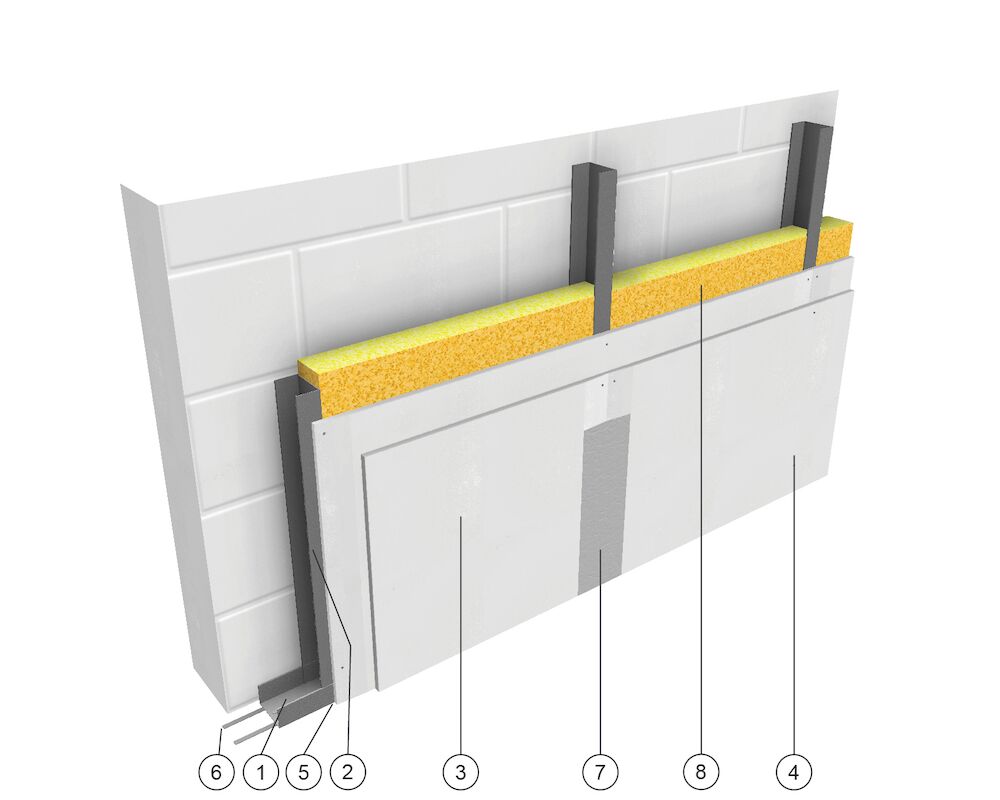

Opbouw:

1.Horizontaal profiel enkel UW100
2.Verticaal profiel enkel CW100 h.o.h.600mm
3.2x12,5 mm Novlam gipsplaat type DF volgens EN 520
4.Siniat schroeven (o.g.); 1e laag 25mm h.o.h.750mm, zichtlaag 35mm h.o.h. 300mm
5.Bevestiging aan constructie h.o.h. max.800mm
6.Siniat akoestische band (o.g.)
7.Siniat voegproducten (o.g.)
8.Glaswol ( ≥15kg/m³) 60mm of Steenwol ( ≥35kg/m³) 60mm
9.Siniat voegwerk (o.g.)
De platen worden geplaatst met verspringende verticale en horizontale voegen.
