Schachtwand met dubbele plaat - LaDura Standaard - 50mm profielen - 75mm wanddikte

Een lichte, onbelaste schachtwand bestaande uit een geraamte in metalen profielen met aan één zijde twee stootvaste, brandwerende gipsplaten met verhoogde vochtweerstand.

Schachtwand met dubbele plaat - LaDura Standaard - 50mm profielen - 75mm wanddikte

Systeemprestaties en details

Totale Wanddikte: 75 mm
Profiel maat: 50 mm
Nominaal gewicht (kg/ m²): 28 kg/m²
Hoogte in normale omstandigheden – toepassingsgebied 1: 2950 mm
Hartafstand hoofddraagprofielen (mm): 600 mm
Brandweerstandsklasse: EI 30
Brandrapport: 2012-Efectis-R9103.157
Maximale hoogte: 3000 mm
Geluidsreductiewaarde (Rw): 33 dB
Rw+C: 32 dB
Rw+Ctr: 30 dB
Akoestisch rapport: HTS122-001-12P-236-16

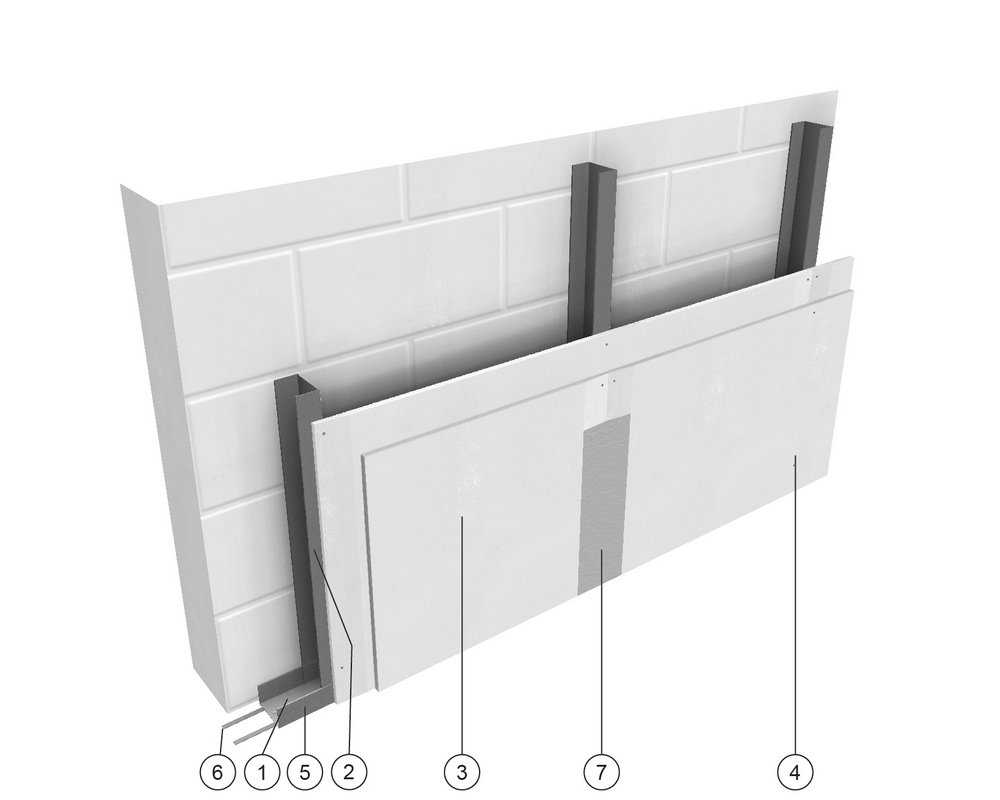

Opbouw:

1.Horizontaal profiel enkel UW50
2.Verticaal profiel enkel CW50 h.o.h.600mm
3.2x12,5 mm LaDura gipsplaat type DFH1IR volgens EN 520
4.Siniat HD schroeven (o.g.); 1e laag 25mm h.o.h.750mm, zichtlaag 35mm h.o.h. 300mm
5.Bevestiging aan constructie h.o.h. max.800mm
6.Siniat akoestische band (o.g.)
7.Siniat voegproducten (o.g.)
De platen worden geplaatst met verspringende verticale en horizontale voegen.
