Scheidingswand met enkele plaat aan elke kant - Hydro - 50mm profielen - 75mm wanddikte

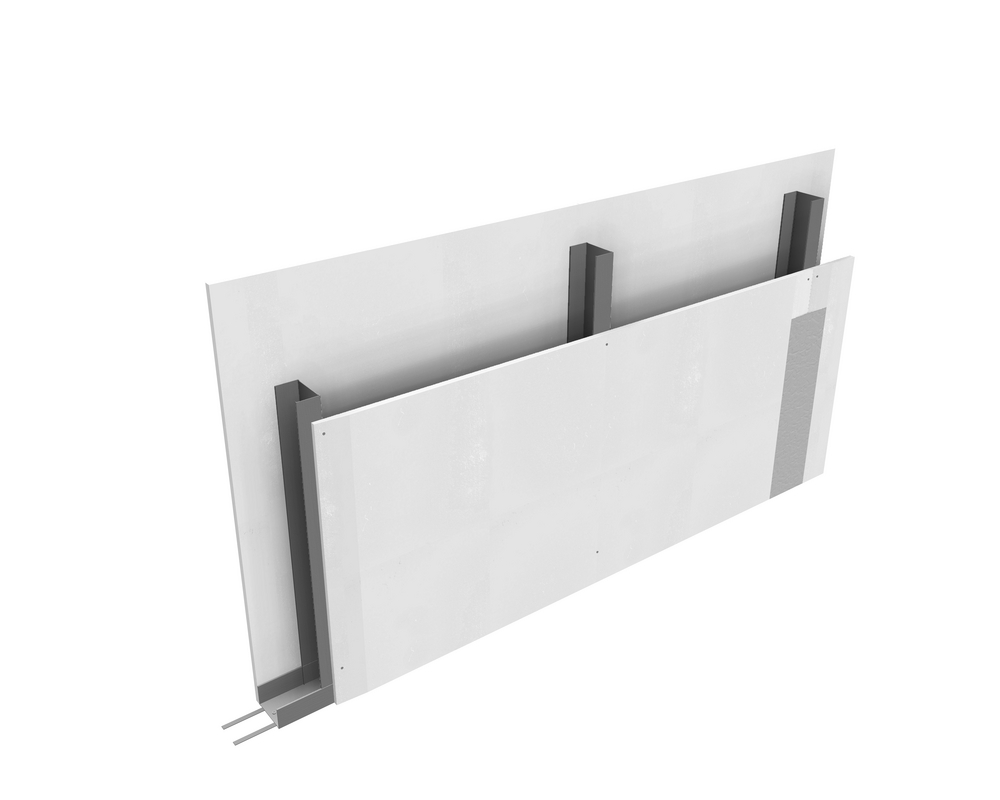

Een lichte, onbelaste scheidingswand bestaande uit een geraamte van metalen profielen met aan beide zijden een vochtwerende gipsplaat.

Systeemprestaties en details

Totale Wanddikte: 75 mm
Profiel maat: 50 mm
Nominaal gewicht (kg/ m²): 20 kg/m²
Hoogte in normale omstandigheden – toepassingsgebied 1: 3200 mm
Hoogte in normale omstandigheden – toepassingsgebied 2: 2750 mm
Hartafstand hoofddraagprofielen (mm): 600 mm
Brandweerstandsklasse: EI 30
Brandrapport: 2012-Efectis-R9103.251
Maximale hoogte: 3600 mm
Geluidsreductiewaarde (Rw): 34 dB
Rw+C: 32 dB
Rw+Ctr: 28 dB
Akoestisch rapport: TNO Rapport - PV4335/DGT-RPT-020029-5

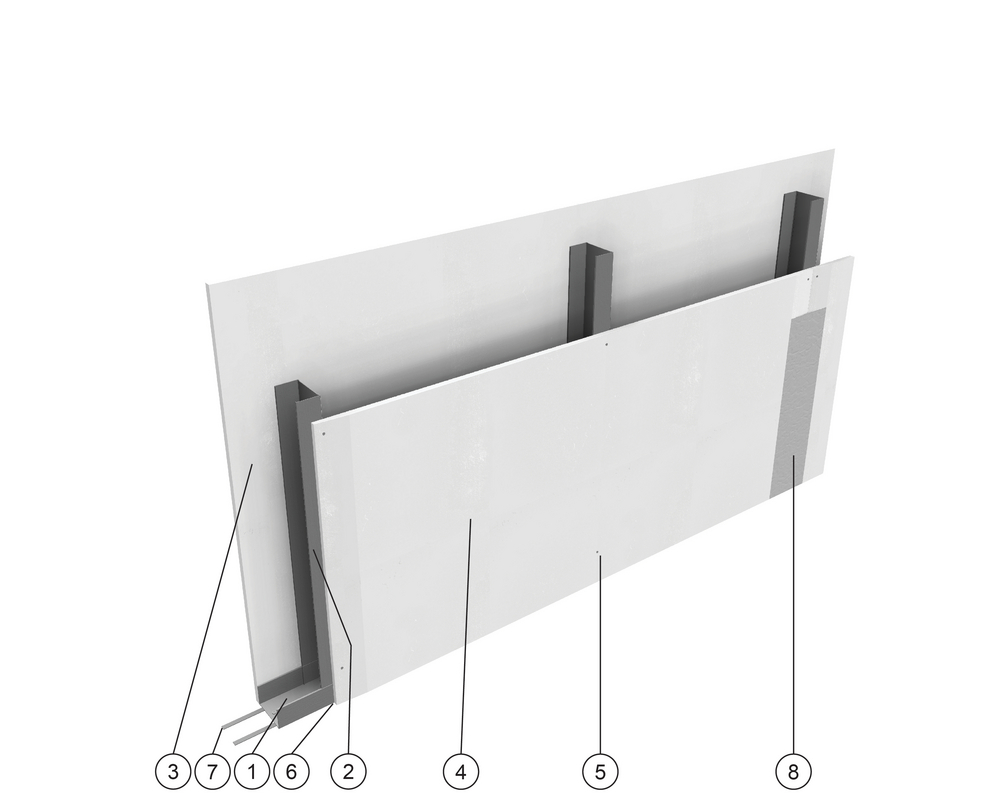

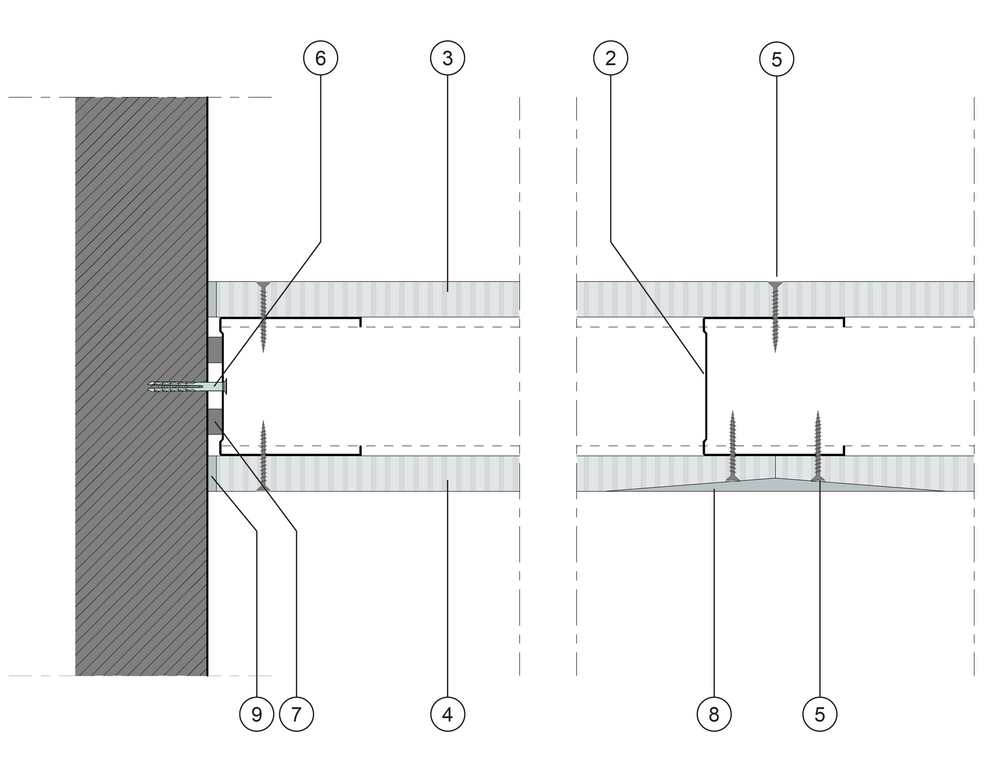

Opbouw:

1. Horizontaal profiel enkel UW 50
2. Verticaal profiel enkel CW 50 h.o.h. 600 mm
3. 1 x 12,5 mm Hydro gipsplaat type H2 volgens EN520
4. 1 x 12,5 mm Hydro gipsplaat type H2 volgens EN520
5. Siniat schroeven (o.g.); 25 mm h.o.h. 250 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 800 mm
7. Siniat akoestische band (o.g.)
8. Siniat voegproducten & papieren voegband (o.g.)
9. Siniat voegwerk (o.g.)

De beplating wordt gemonteerd met verspringende verticale en horizontale voegen.
