Scheidingswand met enkele plaat aan elke kant - Novlam - 50mm profielen - 80mm wanddikte - minerale wol (40mm)

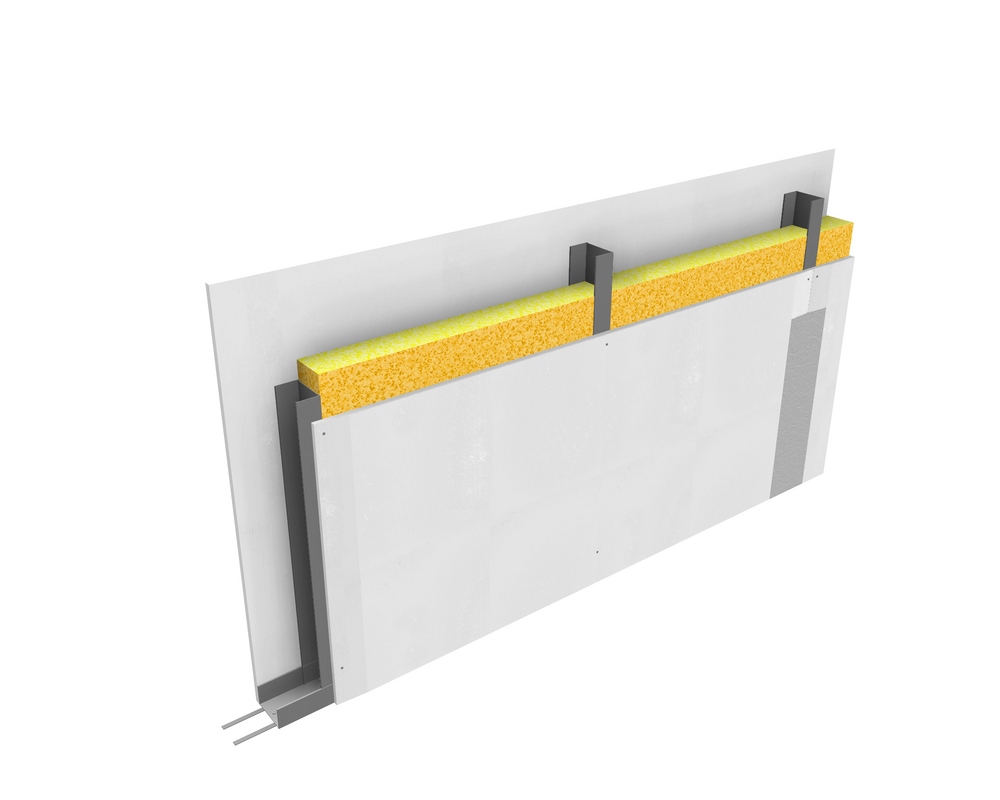

Een lichte, onbelaste scheidingswand bestaande uit een geraamte van metalen profielen met aan beide zijden een brandwerende gipsplaat. In de spouw wordt minerale wol isolatie (glas- of steenwol) voorzien.

Systeemprestaties en details

Totale Wanddikte: 80 mm

Profiel maat: 50 mm

Nominaal gewicht (kg/ m²): 27 kg/m²

Hoogte in normale omstandigheden – toepassingsgebied 1: 3350 mm

Hoogte in normale omstandigheden – toepassingsgebied 2: 2750 mm

Hartafstand hoofddraagprofielen (mm): 600 mm

Brandweerstandsklasse: EI 60

Brandrapport: 2012-Efectis-R9103.251

Maximale hoogte: 3000 mm

Geluidsreductiewaarde (Rw): 43 dB

Rw+C: 40 dB

Rw+Ctr: 33 dB

Akoestisch rapport: Peutz A3456-3E-RA

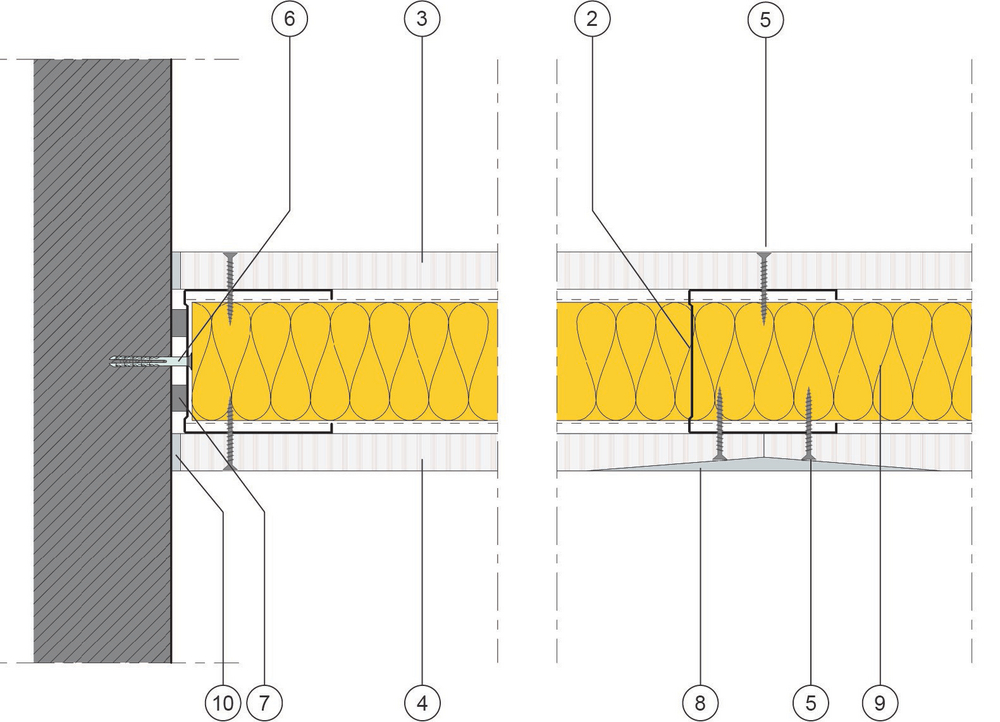

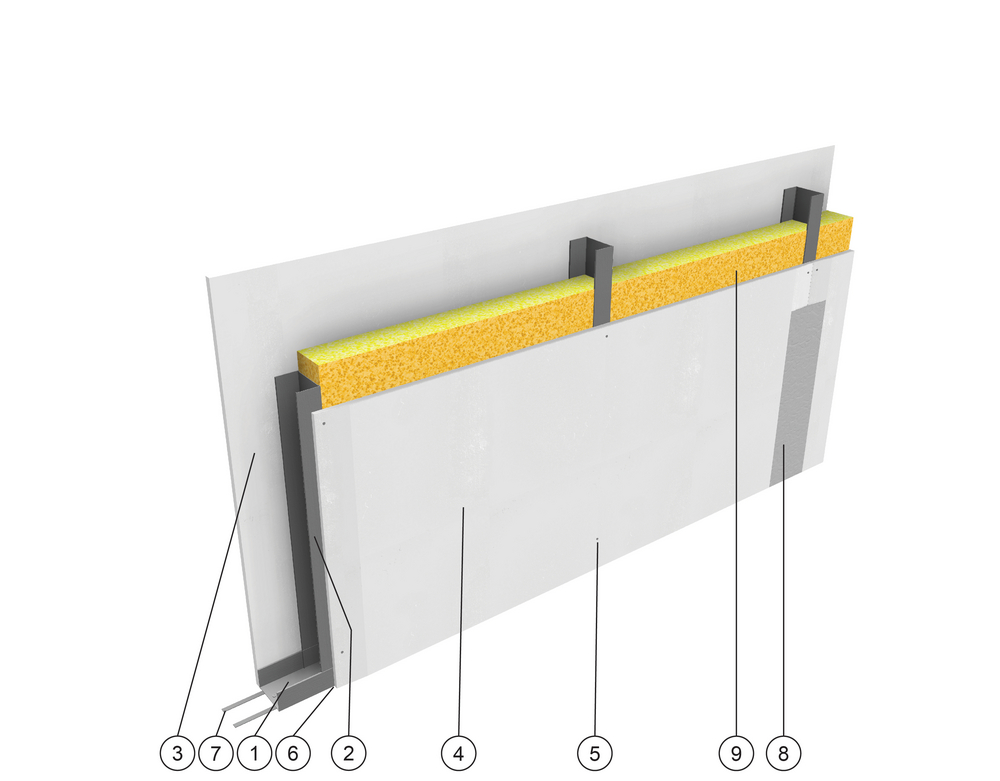

Opbouw:

1. Horizontaal profiel enkel UW 50
2. Verticaal profiel enkel CW 50 h.o.h. 600 mm
3. 1 x 15 mm Novlam gipsplaat type DF volgens EN520
4. 1 x 15 mm Novlam gipsplaat type DF volgens EN520
5. Siniat schroeven (o.g.); 25 mm h.o.h. 250 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 800 mm
7. Siniat akoestische band (o.g.)
8. Siniat voegproducten & papieren voegband (o.g.)
9. GlasWol; dikte = 40 mm; densiteit minimaal = 15 kg/m³
10. Siniat voegwerk (o.g.)

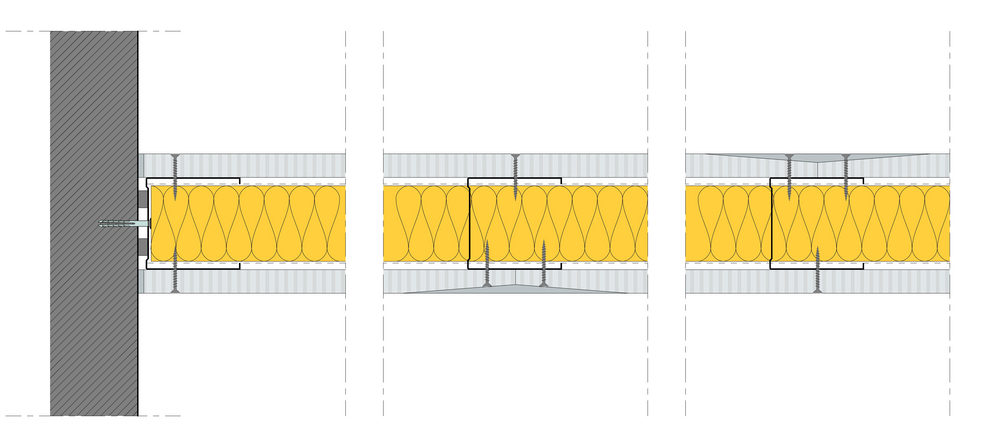

De beplating wordt gemonteerd met verspringende verticale en horizontale voegen.
