Scheidingswand met dubbele plaat aan elke kant - Novlam - 50mm profielen - 100mm wanddikte - minerale wol (40mm)

Een lichte, onbelaste scheidingswand bestaande uit een geraamte van metalen profielen met aan beide zijden 2 brandwerende gipsplaten. In de spouw wordt Minerale wol (glas- of steenwol)isolatie voorzien.

Systeemprestaties en details

Totale Wanddikte: 100 mm

Profiel maat: 50 mm

Nominaal gewicht (kg/ m²): 44 kg/m²

Hoogte in normale omstandigheden – toepassingsgebied 1: 4000 mm

Hoogte in normale omstandigheden – toepassingsgebied 2: 4000 mm

Hartafstand hoofddraagprofielen (mm): 600 mm

Brandweerstandsklasse: EI 120

Brandrapport: 2012-Efectis-R9103.251

Maximale hoogte: 3250 mm

Geluidsreductiewaarde (Rw): 53 dB

Rw+C: 50 dB

Rw+Ctr: 43 dB

Akoestisch rapport: Peutz A3456-3E-RA

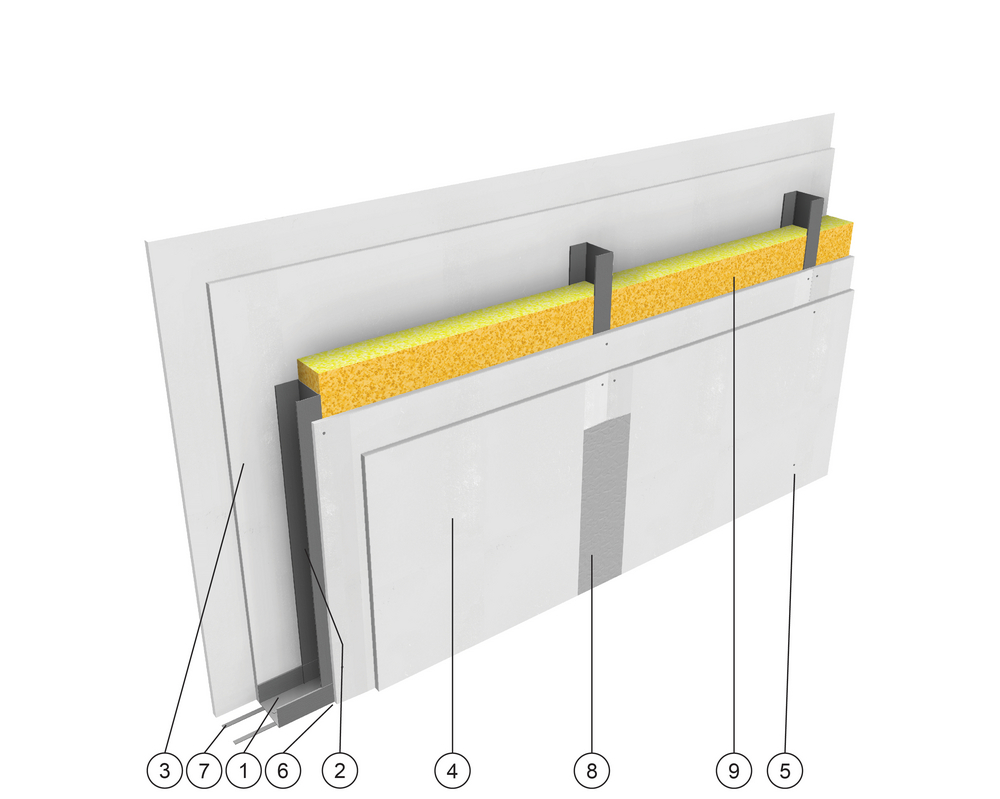

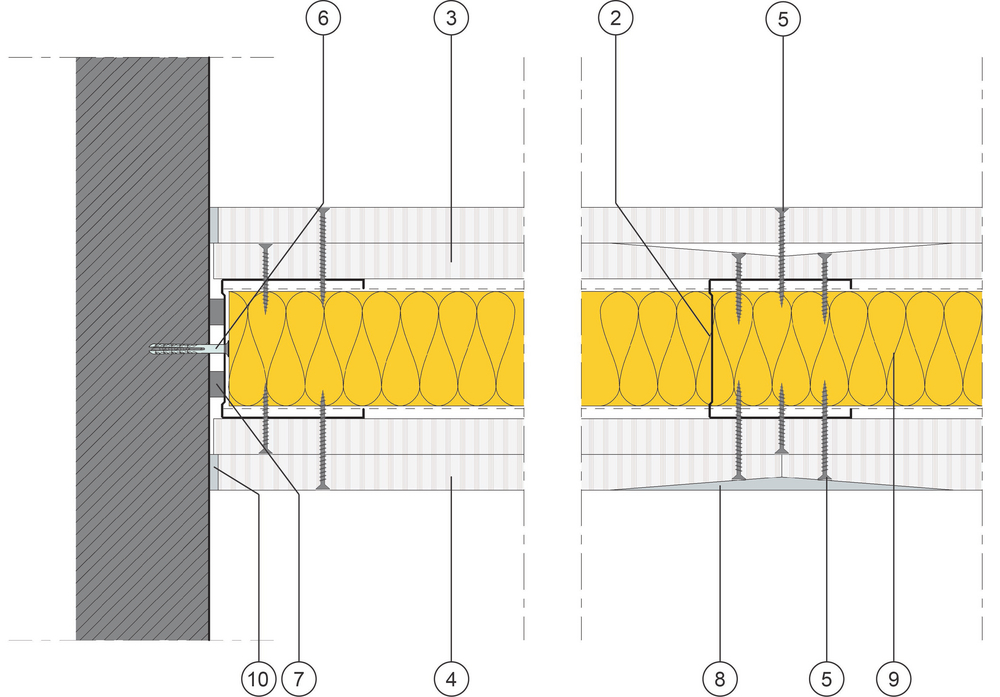

Opbouw:

1. Horizontaal profiel enkel UW 50
2. Verticaal profiel enkel CW 50 h.o.h. 600 mm
3. 2 x 12,5 mm Novlam gipsplaat type DF volgens EN520
4. 2 x 12,5 mm Novlam gipsplaat type DF volgens EN520
5. Siniat schroeven (o.g.); 1e laag 25 mm h.o.h. 750 mm, zichtlaag 35 mm h.o.h. 250 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 800 mm
7. Siniat akoestische band (o.g.)
8. Siniat voegproducten & papieren voegband (o.g.)
9. GlasWol; dikte = 40 mm; densiteit minimaal = 15 kg/m³
10. Siniat voegwerk (o.g.)

De beplating wordt gemonteerd met verspringende verticale en horizontale voegen.
