E-22-75-125A.LD+GW60

Een lichte, onbelaste scheidingswand bestaande uit een geraamte van metalen profielen met aan beide zijden een standaard gipsplaat en een stootvaste, brandwerende gipsplaat met verhoogde vochtweerstand. In de spouw wordt glaswolisolatie voorzien.

Meer informatie
Totale wanddikte: 125 mm
Profiel maat: 75 mm
H.o.h. afstand profielen: 600 mm
Type plaat: LaDura Premium+Standaard
Classificatie plaat zichtzijde EN520: DFH1IR
Dikte plaat: 12,5 mm
Aantal profielzijden met platen: 2
Aantal lagen per profielzijde: 2
Type isolatie: Glaswol
Dikte isolatie: 60 mm
Minimale densiteit: 15 kg/m³
Nominaal gewicht (kg/ m² wand): 47 kg/m²
Hoogte in normale omstandigheden – toepassingsgebied 1: 5500 mm
Hoogte in normale omstandigheden – toepassingsgebied 2: 5050 mm
Brandrapport: 2012-Efectis-R9103.251
Brandweerstand: EI 60
Brandweerstand: 60 min
Maximale hoogte bij brand: 5100 mm
Akoestisch rapport: 2741-1E-RA-001
Rw: 60 dB
Rw+C: 57 dB
Rw+Ctr: 52 dB

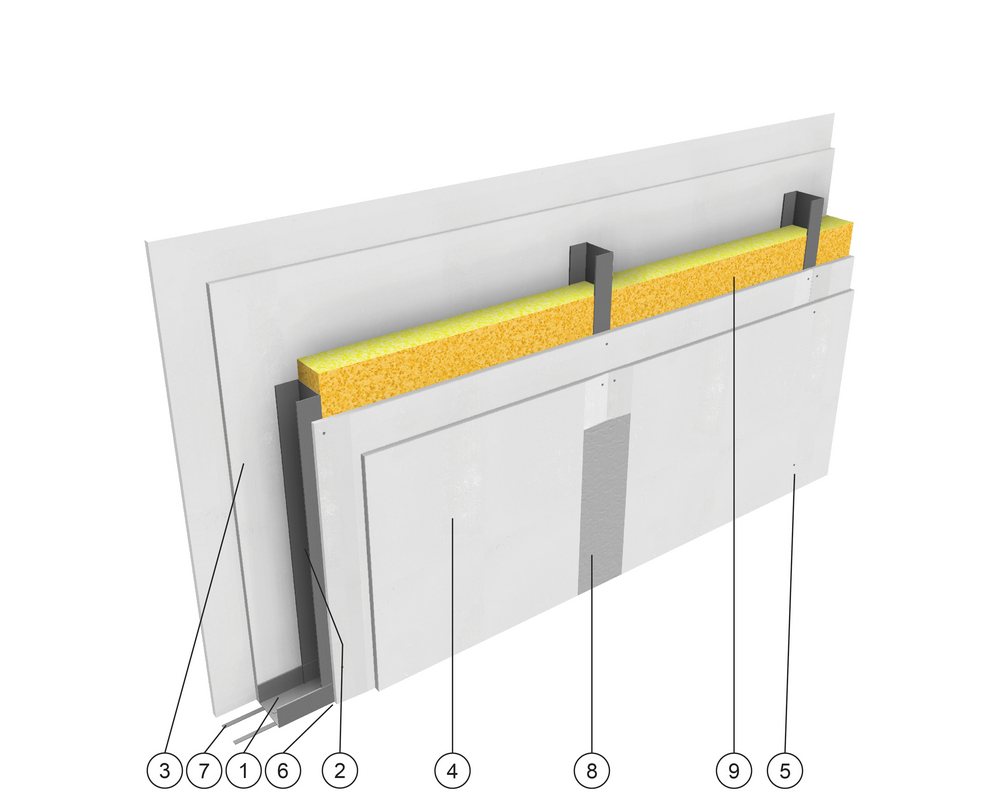

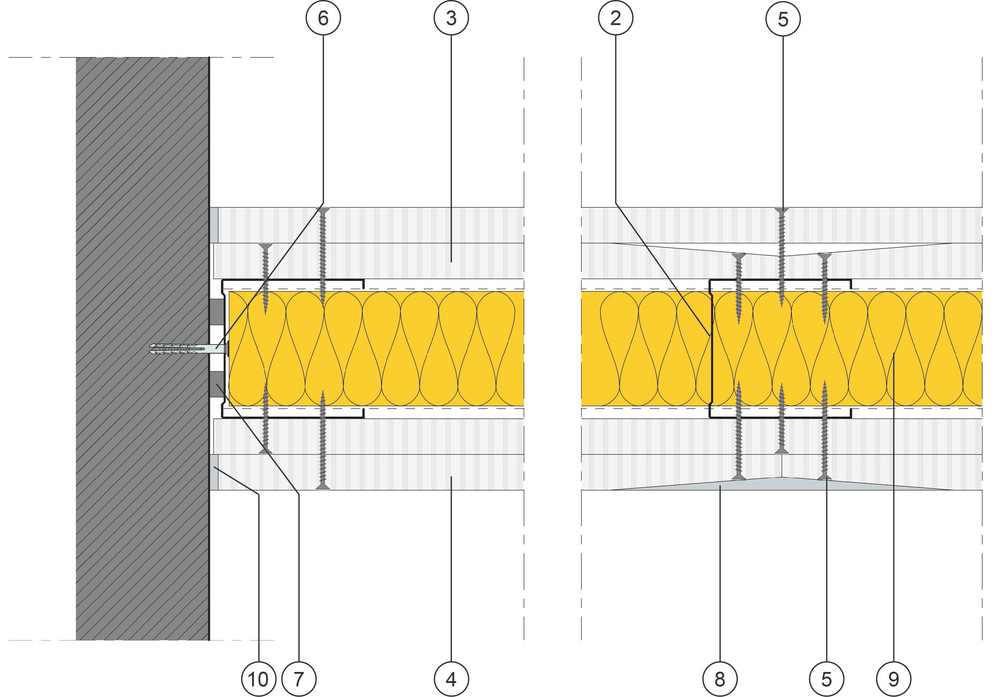

Opbouw:

1. Siniat horizontaal profiel enkel UW 75
2. Siniat verticaal profiel enkel CW 75 h.o.h. 600 mm
3. 1 x 12,5 mm Resistex gipsplaat type A volgens EN520 + 1 x 12,5 mm gipsplaat type SiniatDFH1IR volgens EN520
4. 1 x 12,5 mm Resistex gipsplaat type A volgens EN520 + 1 x 12,5 mm gipsplaat type SiniatDFH1IR volgens EN520
5. Siniat schroeven; 1e laag 25 mm h.o.h. 750 mm, zichtlaag 35 mm h.o.h. 250 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 800 mm
7. Siniat akoestische band
8. Siniat voegproducten & papieren voegband
9. GlasWol; dikte = 60 mm; densiteit minimaal = 15 kg/m³
10. Siniat voegwerk

De beplating wordt gemonteerd met verspringende verticale en horizontale voegen.
