EE-22-100-255H.H+GW75

Een lichte, onbelaste scheidingswand bestaande uit een geraamte van ontkoppelde dubbele metalen profielen met aan beide zijden 2 vochtwerende gipsplaten.

Meer informatie
Totale wanddikte: 255 mm
Profiel maat: 100 mm
H.o.h. afstand profielen: 600 mm
Type plaat: Hydro
Classificatie plaat zichtzijde EN520: H1
Dikte plaat: 12,5 mm
Aantal profielzijden met platen: 2
Aantal lagen per profielzijde: 2
Type isolatie: Glaswol
Dikte isolatie: 75 mm
Minimale densiteit: 15 kg/m³
Nominaal gewicht (kg/ m² wand): 43 kg/m²
Hoogte in normale omstandigheden – toepassingsgebied 1: 4250 mm
Hoogte in normale omstandigheden – toepassingsgebied 2: 3500 mm
Brandrapport: 2012-Efectis-R9103.251
Brandweerstand: EI 60
Brandweerstand: 60 min
Maximale hoogte bij brand: 4250 mm
Akoestisch rapport: PV4335
Rw: 62 dB
Rw+C: 58 dB
Rw+Ctr: 52 dB

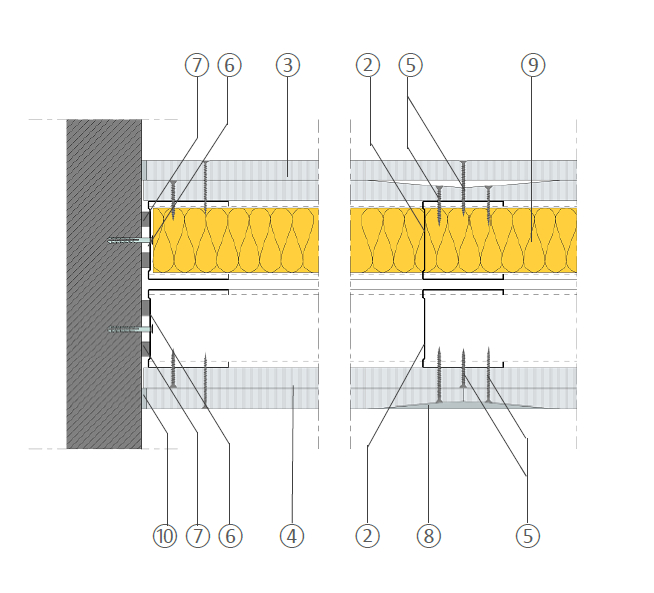

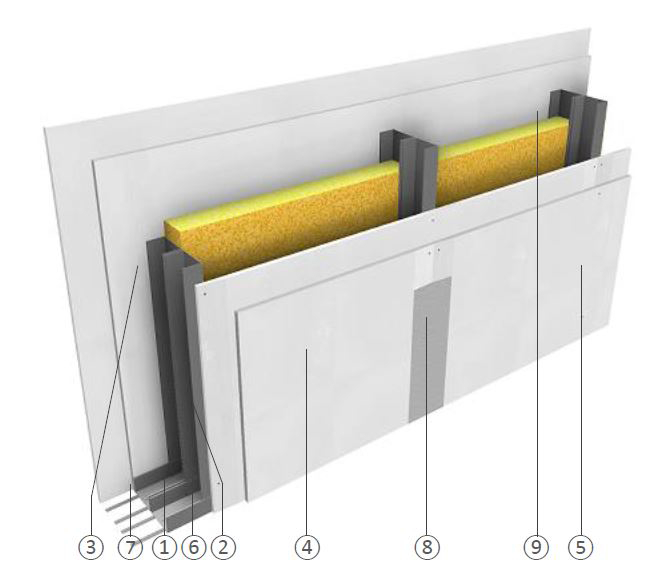

Opbouw:

1. Siniat horizontaal profiel dubbel UW 100
2. Siniat verticaal profiel dubbel ontkoppeld CW 100 h.o.h. 600 mm
3. 2 x 12,5 mm Hydro gipsplaat type H1 volgens EN520
4. 2 x 12,5 mm Hydro gipsplaat type H1 volgens EN520
5. Siniat schroeven; 1e laag 25 mm h.o.h. 750 mm, zichtlaag 35 mm h.o.h. 250 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 800 mm
7. Siniat akoestische band
8. Siniat voegproducten & papieren voegband
9. GlasWol; dikte = 75 mm; densiteit minimaal = 15 kg/m³
10. Siniat voegwerk

De beplating wordt gemonteerd met verspringende verticale en horizontale voegen.
