Scheidingswand met dubbele plaat aan elke kant - Hyrdo - dubbel ontkoppelde profielen 75mm - 205mm wanddikte - minerale wol (60mm)

Een lichte, onbelaste scheidingswand bestaande uit een geraamte van ontkoppelde dubbele metalen profielen met aan beide zijden 2 vochtwerende gipsplaten. In de spouw wordt minerale wol isolatie (glas- of steenwol) voorzien.

Systeemprestaties en details

Totale Wanddikte: 205 mm

Profiel maat: 75 mm

Nominaal gewicht (kg/ m²): 45 kg/m²

Hoogte in normale omstandigheden – toepassingsgebied 1: 4000 mm

Hoogte in normale omstandigheden – toepassingsgebied 2: 4000 mm

Hartafstand hoofddraagprofielen (mm): 600 mm

Brandweerstandsklasse: EI 60

Brandrapport: dGmR B.2020.0381.01.N001 (V3)

Maximale hoogte: 3400 mm

Geluidsreductiewaarde (Rw): 61 dB

Rw+C: 57 dB

Rw+Ctr: 51 dB

Akoestisch rapport: TNO Rapport - PV4335

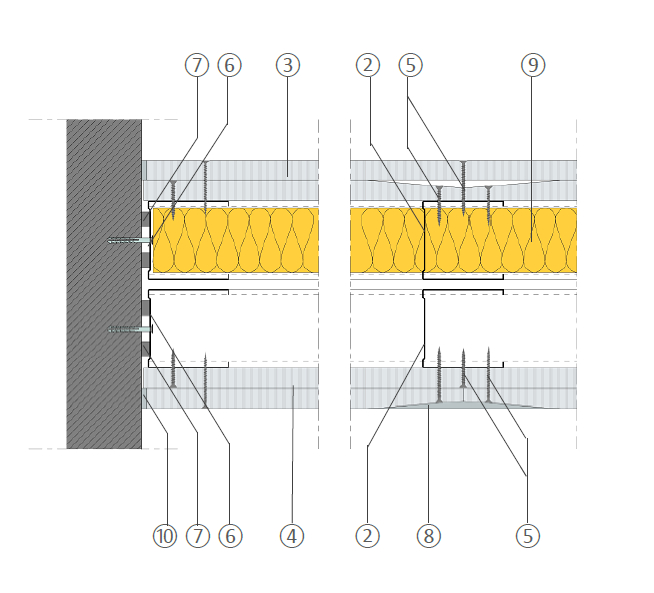

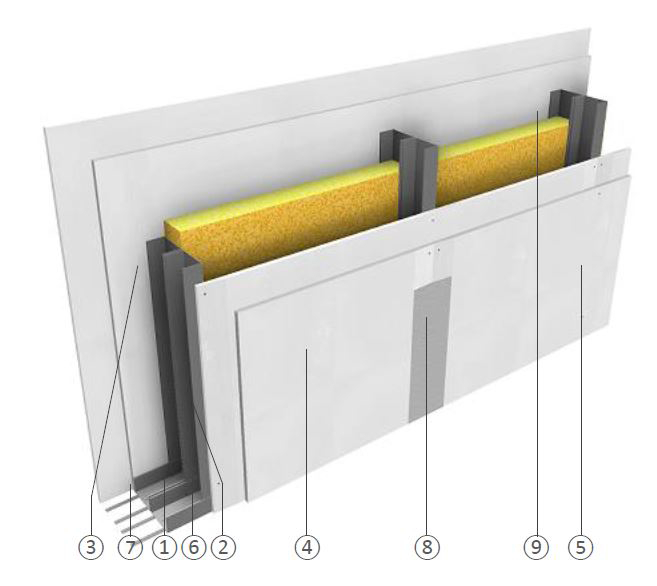

Opbouw:

1. Horizontaal profiel dubbel UW 75
2. Verticaal profiel dubbel ontkoppeld CW 75 h.o.h. 600 mm
3. 2 x 12,5 mm Hydro gipsplaat type H2 volgens EN520
4. 2 x 12,5 mm Hydro gipsplaat type H2 volgens EN520
5. Siniat schroeven (o.g.); 1e laag 25 mm h.o.h. 750 mm, zichtlaag 35 mm h.o.h. 250 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 800 mm
7. Siniat akoestische band (o.g.)
8. Siniat voegproducten & papieren voegband (o.g.)
9. GlasWol; dikte = 60 mm; densiteit minimaal = 15 kg/m³
10. Siniat voegwerk (o.g.)

De beplating wordt gemonteerd met verspringende verticale en horizontale voegen.
